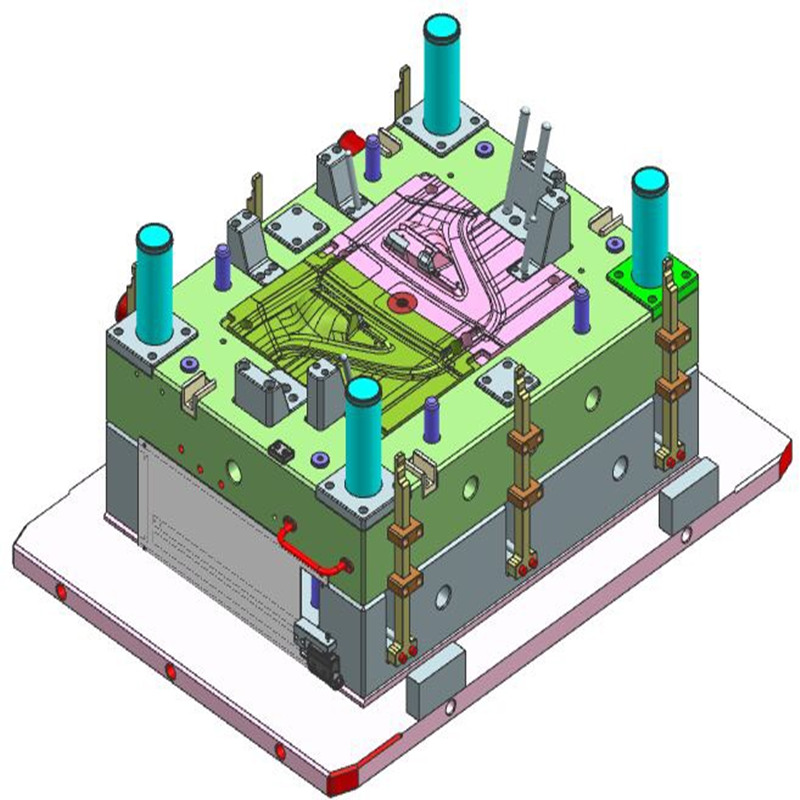

주의할 점이 몇 가지 있습니다. 플라스틱 금형 설계 :

1. 드래프트 각도는 1도 이상으로 설계해야 합니다.

2. 플라스틱 부품의 돌출면 방향을 성형 압력 방향으로 선택하는 것이 적합합니다. 이는 재료가 캐비티를 채우는 데 편리하지만 치수 정확도가 높은 부품에는 적합하지 않으며 인서트와 코어의 축 방향을 성형 압력 방향으로 사용합니다.

3. 이형면을 선택할 때 플래싱 모서리의 방향이 중요합니다. 재료 침투력이 강하기 때문에 날아가는 모서리가 두껍고 제거하기 어렵기 때문입니다.

4. 성형 압력이 크고 재료 침투력도 큽니다. 금형 코어 인서트는 변형, 변위 및 손상을 방지할 수 있는 충분한 강도를 가져야 합니다. 특히 연장된 코어와 캐비티 사이의 간격이 작은 경우 이 점에 유의해야 합니다.

5. 금형은 광택이 나고 단단해야 합니다.

6. 금형 이젝터는 충분한 강도를 가져야 하며, 이젝터는 균일해야 하며, 이젝터를 코어로 사용해서는 안 됩니다.

7. 빠른 성형 재료는 성형 온도에서 탈형이 가능하지만, 느리게 성형되는 플라스틱 금형의 경우 가열 및 강제 냉각 조치를 취해야 합니다.
