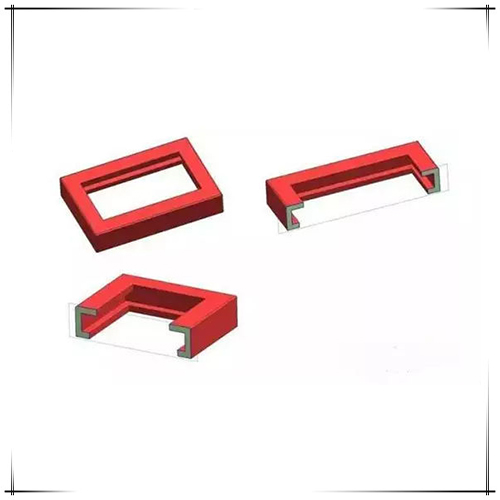

아시다시피, 금형 설계 과정에서 제품에 안쪽 언더컷이 있으면 보통 리프터를 제작하고, 바깥쪽 언더컷이 있으면 슬라이더를 제작합니다. 하지만 네 모서리 주변에 언더컷이 있어 강제 탈형이 불가능한 경우에는 어떻게 해야 할까요? 아래 그림과 같이 리프터를 제작해야 할까요, 아니면 슬라이더를 제작해야 할까요?

1. 설계 분석

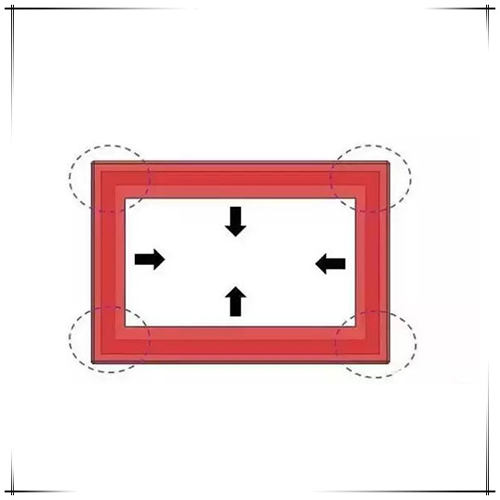

그렇다면 먼저 리프터를 만드는 것에 대해 생각해 보겠지만, 분석해 보니 리프터를 만들면 언더컷의 4각도가 탈형되지 않는 경우가 있습니다.(화살표 방향의 리프터)

2. 설계 계획

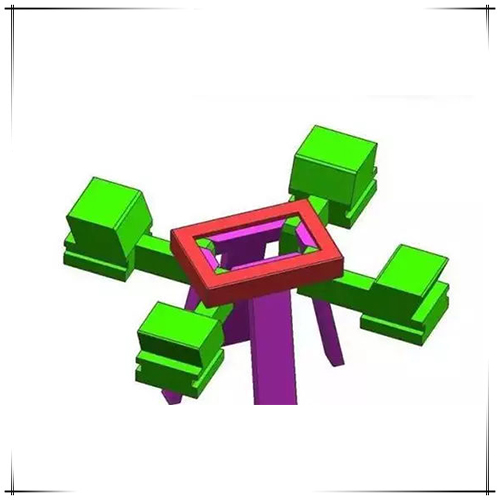

언더컷을 탈형할 수 없는 경우, 리프터 + 내부 슬라이더를 사용하여 설계할 수 있는지 여부만 고려할 수 있습니다. 아래 그림과 같이 녹색 부분이 내부 슬라이더이고 분홍색 부분이 리프터입니다.

3. 작동 원리
뒷다이 코어가 앞다이 코어를 들어올릴 때 리프터가 내부 슬라이더를 움직여 먼저 언더컷의 4개 모서리를 탈형합니다. 언더컷을 탈형하는 동안 4개 리프터가 제품을 배출하고 제품을 제거한 후 다음 생산을 위해 금형을 닫습니다.
