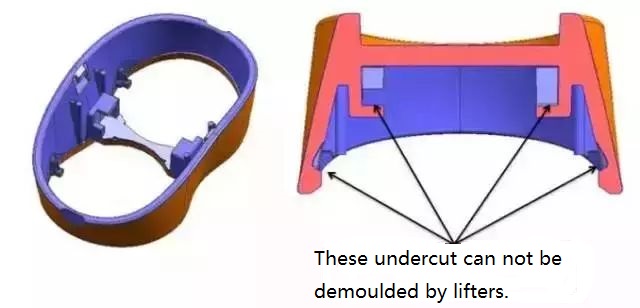

제품에 언더컷이 있다는 것은 누구나 알고 있습니다. 일반적으로 제품의 안쪽 언더컷은 리프터로, 바깥쪽 언더컷은 슬라이더로 분리됩니다. 제품의 안쪽 언더컷을 리프터로 사용할 수 없는 경우, 어떤 구조를 사용할까요?

아래와 같이 표시됩니다.

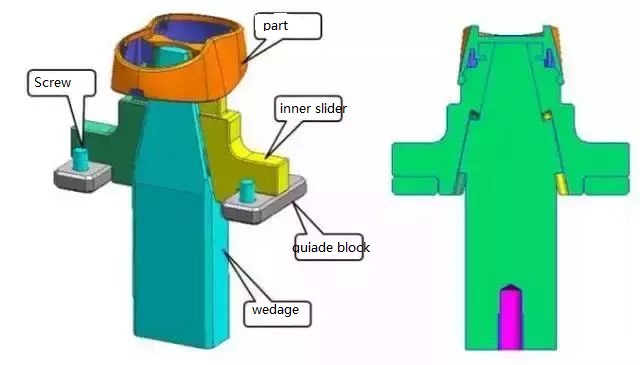

이런 유형의 제품을 접하면 리프터가 작동하지 않고 내부 슬라이더 코어 풀링만 고려하게 됩니다. 내부 슬라이더 코어 풀링 메커니즘은 내부 슬라이더, 쐐기, 그리고 가이드 블록으로 구성됩니다.

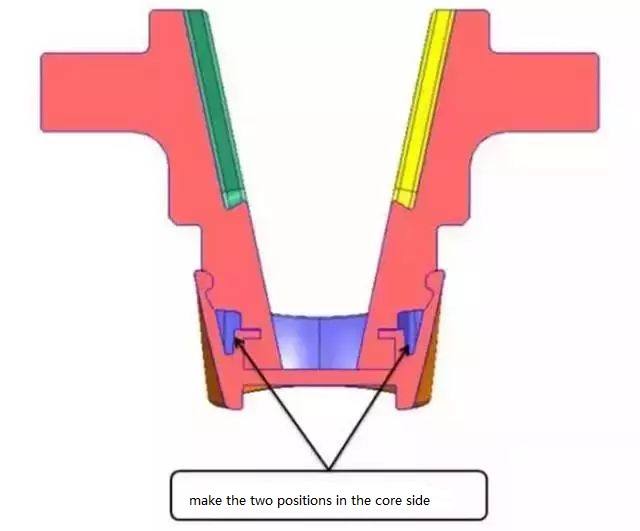

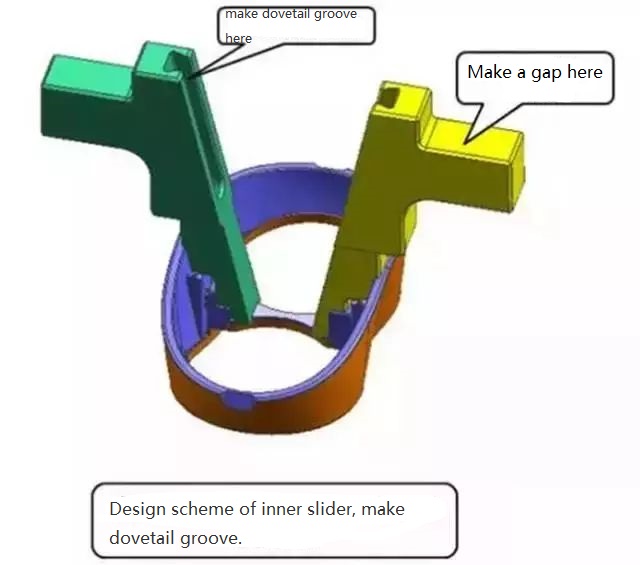

내부 슬라이더의 디자인 계획

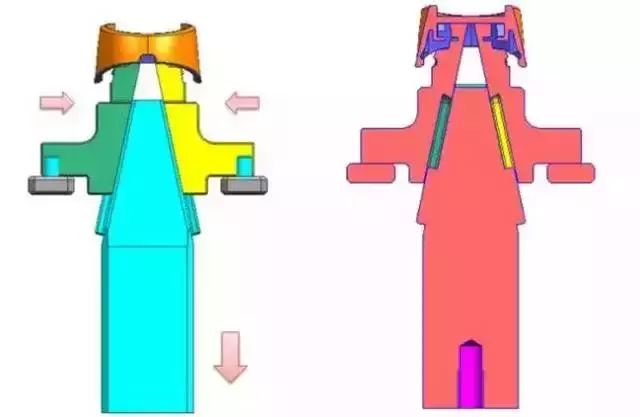

내부 슬라이더 메커니즘의 동작 원리:

(1) 이러한 유형의 내부 슬라이더 메커니즘의 경우, B 플레이트 하단에 지지판을 추가해야 하며, B 플레이트와 지지판은 열릴 수 있어야 합니다. 쐐기는 지지판에 고정됩니다.

(2) 먼저 A판과 B판을 열고, 일정 거리까지 연 후 B판과 지지판을 엽니다. 열림 거리는 리미트 나사로 조절합니다. 쐐기가 지지판에 고정되면 쐐기가 화살표 방향으로 이동합니다. 내부 슬라이더와 쐐기 사이에는 더브테일 홈이 있습니다. 더브테일 홈의 효과로 인해 두 개의 내부 슬라이더가 안쪽(화살표 방향)으로 미끄러져 들어가 언더컷에서 분리되고 코어 풀링이 완료됩니다.
