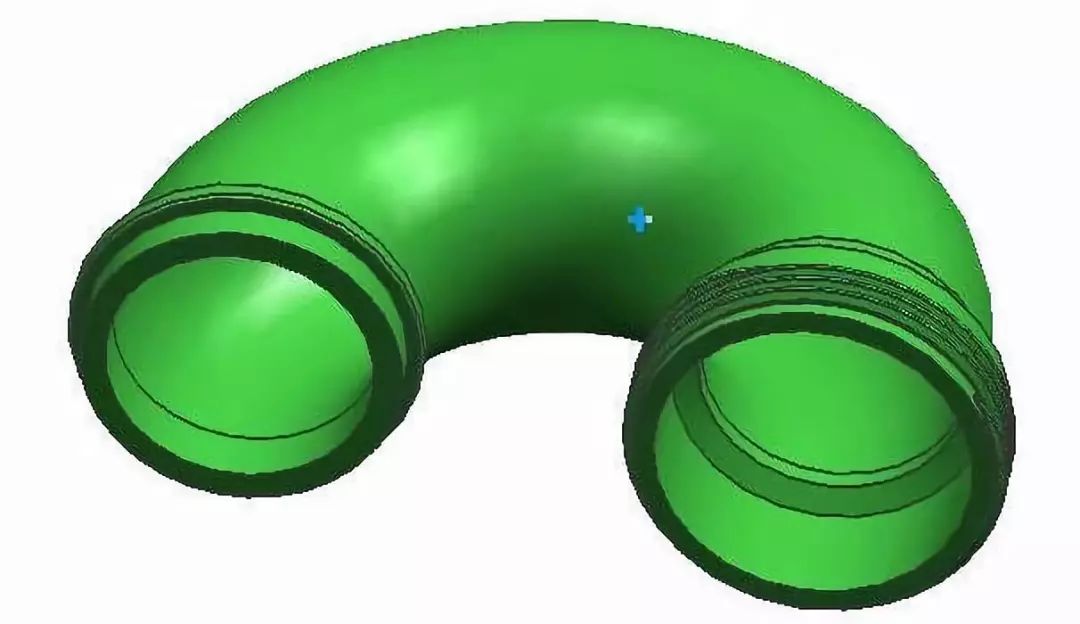

파이프형 제품도 비교적 흔하지만, 많은 금형 설계자는 아크 코어 풀링의 원리를 이해하지 못합니다. 이를 여러분과 공유하겠습니다.

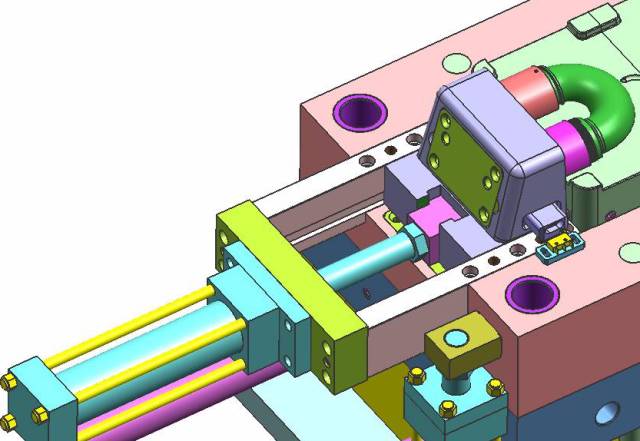

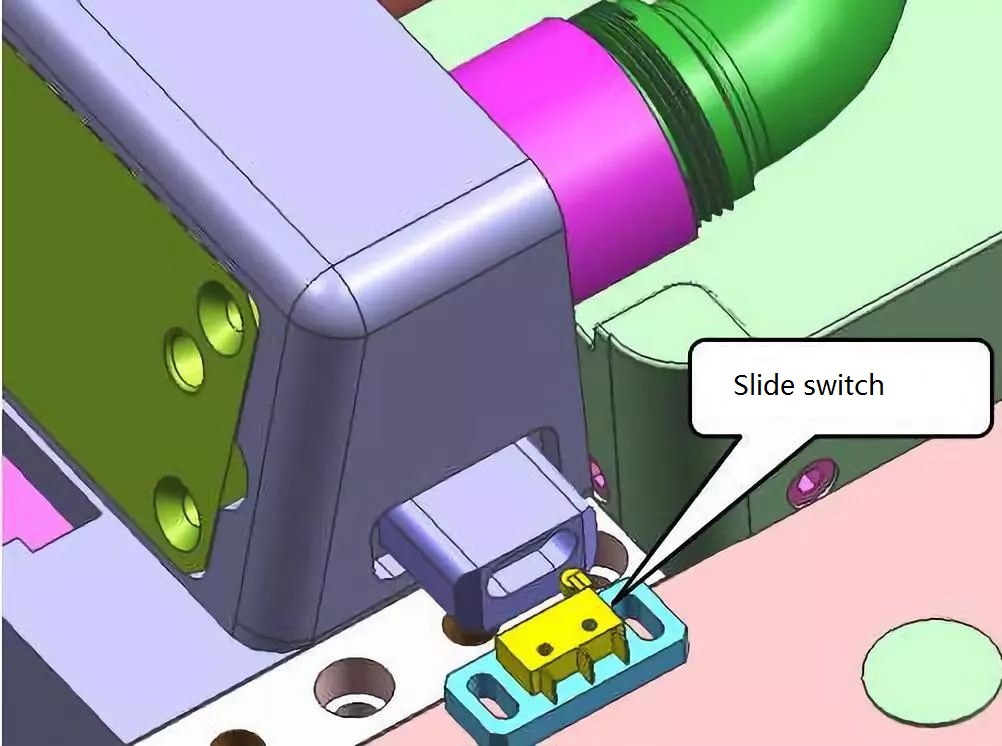

아크 코어 풀링의 스트로크가 비교적 길기 때문에 아래 그림과 같이 오일 실린더 코어 풀링이 필요합니다.

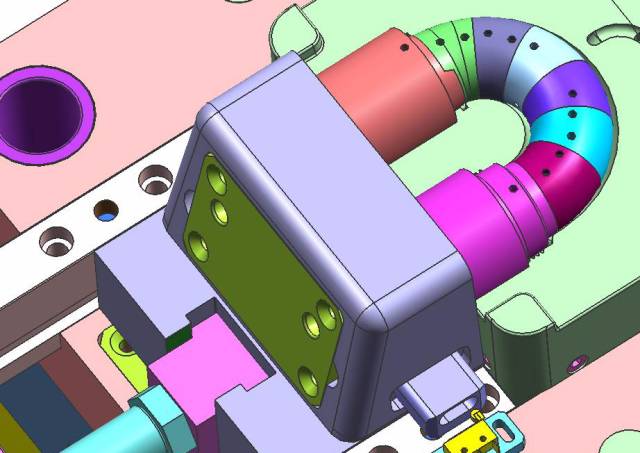

아크 코어 풀링의 경우 슬라이더 인서트를 여러 조각으로 나누어야 하며, 코어 풀링 시 아래 그림과 같이 코어가 제품의 아크를 따라 당겨집니다.

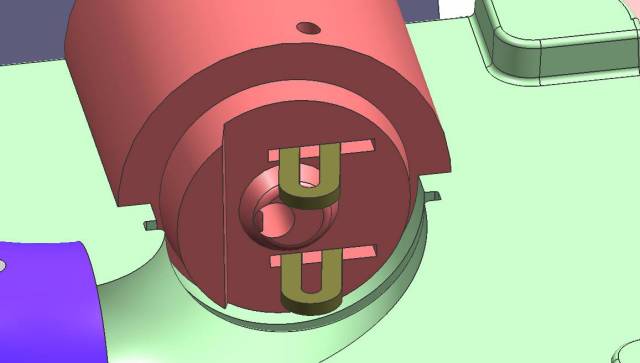

슬라이더 인서트는 다음 그림과 같이 스냅 키로 연결되고 핀으로 위치 지정됩니다. ：

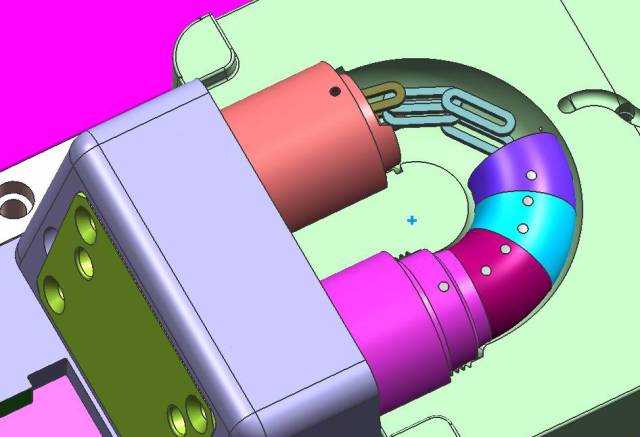

다음 그림과 같이 코어를 호로 그릴 때 스냅 키와 슬라이더 인서트 사이의 간섭을 피하기 위해 슬라이더 인서트에서 스냅 키의 위치를 피해야 합니다.

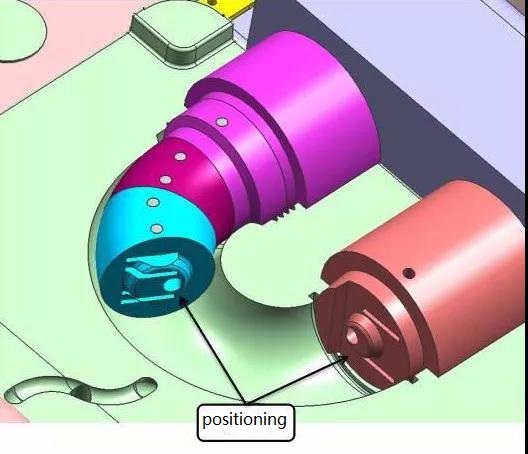

슬라이더 인서트는 다음 그림과 같이 정렬 불량 없이 원활한 금형 클램핑을 용이하게 하도록 위치해야 합니다.
