오늘은 싱크 마크에 대한 또 다른 사례를 계속해서 논의해 보겠습니다. 싱크 마크 문제가 발생했을 때 우리가 어떻게 할 것인지 보여드리겠습니다.

1. 기본 정보: ABS 케이스 수축률

2. 설명:
가. 성형 시 최대 사출 압력을 선택하더라도, 성형품 뒤쪽에 리브가 위치하는 부분에서는 수축이 발생합니다.
b. 그림과 같이 게이트의 단면적이 작아져 압력 손실이 커지고, 리브 부분 뒷면의 압력을 유지하기 어려워 수축이 발생합니다. 또한, 침지형 접착제 게이트는 구멍 직경이 작고 게이트 연장부가 얇습니다. 결과적으로 압력 손실이 크고, 밀봉 시간이 짧으며, 압력 유지 제어가 제대로 이루어지지 않습니다.

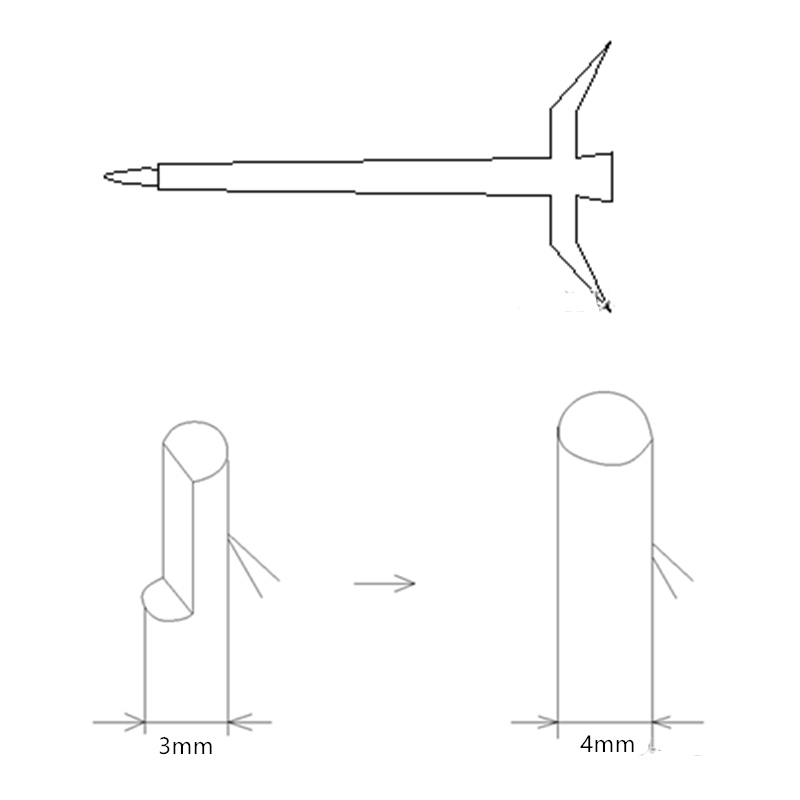

3. 개선 과정: 게이트 더미의 직경을 3mm에서 4mm로 늘립니다. 그 결과, 게이트 단면적이 증가하고 압력 손실이 감소하며 수축 문제가 해결되었습니다. 자세한 내용은 아래 그림과 같습니다.
